CANOpen转ProfiBus-DP网关:
CANOpen转ProfiBus网关在ProfiBus一侧做ProfiBus从站;CANopen接口是基于CAN2.0A的CANopen协议。本产品为工业自动化领域的各种CANopen协议设备接入ProfiBus总线提供灵活简便的解决方案,可满足CANopen设备(如:伺服驱动器、变流器、变频器、传感器、PLC等)接入西门子、ABB控制系统的连网要求。

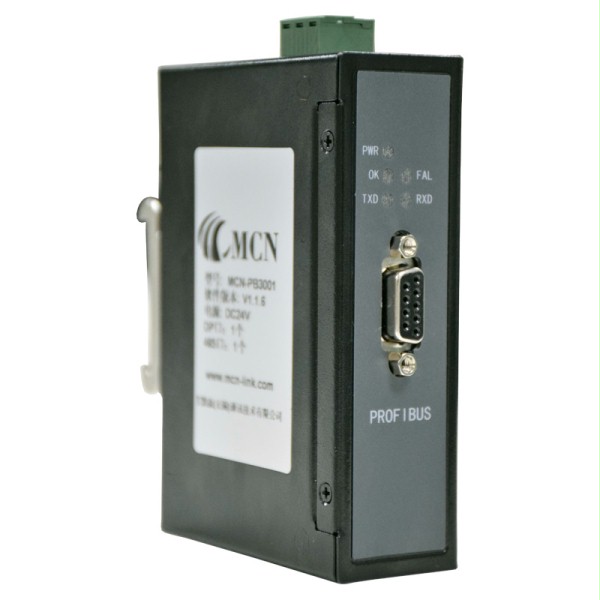

●产品型号:MCN-PB3031
●标准ProfiBus-DP从站接口,符合IEC61158 TYPE3 PROFIBUS国际标准、中国国家标准GB/T 20540-2006。
●波特率自适应9600~12Mbps。
●兼容主流ProfiBus主站设备,如Siemens 300/400 PLC 、Beckhoff-dp主站、ABB 800F、欧姆龙主站、和利时LK PLC、和利时DCS等。
● CAN2.0A接口符合CANopen CiA D raft Standard 301标准。
●通过主站( PLC )配置及编程,可灵活实现CANopen协议通信。
●提供产品GSD文件用于ProfiBus网络集成;通过主站配置(如在STEP7配置中)可选择CAN侧通信波特率;5K、10K、20K、40K、50K、80K、100K、125K、200K、250K、400K、500K、666K、800K、拥有"控制字和状态字"设置,可实时掌控设备的状态,满足用户特定需求1M可选。
●存储器共享型网关,ProfiBus主站依据配置的网关ProfiBus数据区(I /Q区)直接读/写CANopen一侧站点数据。网关GSD文件用于网络集成,只需通过主站配置即可实现CANopen组态并提供ProfiBus I/Q到CANopen站点数据的对应关系。
MCN-PB3031网关特点:
●MCN-PB3031网关分V10和V11工作模式。V10是CANopen从站模式。V11是CANopen主站模式。
●两种网关均配有状态字,可全面反映网关CANopen通信状态。
●CANOpen转ProfiBus网关的V11模式,需要在ProfiBus主站配置(如STEP7)中配置,网关CANopen需要发送的命令队列(各种TPDO、RPDO,SDO、SYNC、NMT、Heartbea t)及节点ID、发送间隔等信息,网关可自动形成并(定时、触发)发送命令,并接受解析从站回答命令与数据。
●CANOpen转ProfiBus网关只有V21工作模式,网关做CANopen主站,GSD文件是WYCOM_21.GSD。
●CANOpen转ProfiBus网关V21模式又称"下载配置模式",网关CANopen相关报文参数需要在上位配置软件中配置后下载到网关存储。V21模式更适合作为用户产品ProfiBus接口部件批量配套,相当于用户自行定制ProfiBus接口模块。
