详细说明

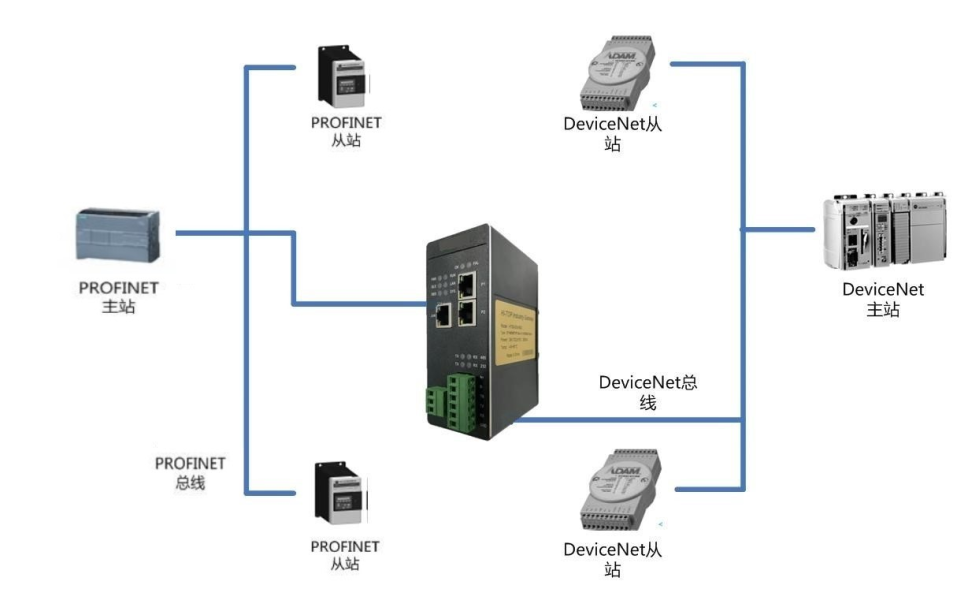

MCN-PNDN 是自主研发的一款 PROFINET 从站功能的通讯网关。该产品主要功能是将 PROFINET 网络和 DeviceNet 网络连接起来。 本网关连接到 PROFINET 总线中做为从站使用,连接到 DeviceNet 总线中做为从站使用。
PROFINET技术参数
● 网关做为PROFINET网络的Device设备(即从站),带2个RJ45以太网接口,支持100BASE-TX,MDI/MDIX自检测,集成以太网交换机,可以组成链式网络,支持环网冗余。
● 适应PROFINET V2.3协议,采用实时(RT)通讯功能,符合: GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》,IEC 61158-5-10:2007,IDT。
● 支持的数据长度:输入≤1400 字节,输出≤1400 字节,输入+输出≤2800 字节。
● 支持的插槽数量:最大62条。
DEVICENET技术参数
● DeviceNet接口为从站,支持poll扫描
● 支持的波特率:125K, 250K, 500K
● DeviceNet网络总线供电
● DeviceNet最大输入输出长度:各128bytes
● DeviceNet站地址:0-63,一个网络,包括主站在内,最多接64个节点
电气参数
● 电源:直流24V/200mA(18V~30V可用)
● 工作环境:-40~55℃,湿度≤95%
● 防护等级:IP20
● 安装方式:35mm导轨
● 重量:500g
