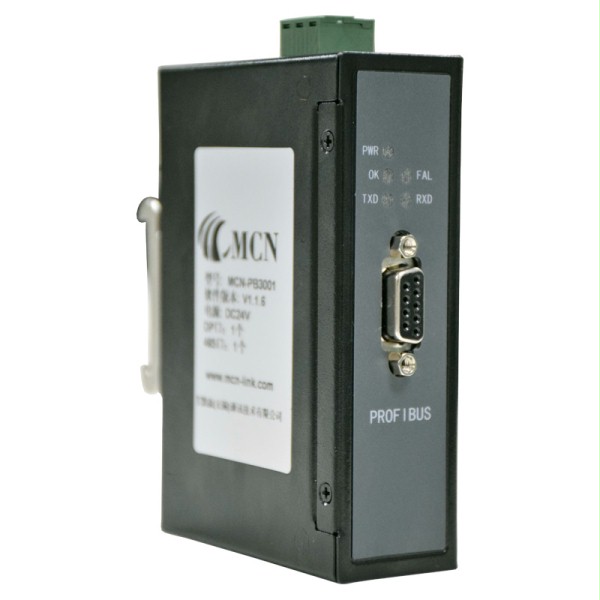

Modbus TCP转proibus-DP网关:订货号:MCN-PB3011
一、简介:以太网Modbus TCP转PROFIBUS-DP网关是一款针对 Modbus TCP接口设备接入PROFIBUS总线的协议转换网关。在实现Modbus TCP转PROFIBUS协议转换过程中,该网关配置简单灵活,运行十分稳定,真正实现了Modbus TCP转PROFIBUS的功能。
二、 产品特点
▼应用广泛:凡可以做为Modbus TCP/IP客户端的Modbus协议设备都可以使用本产品实现与现场总线PROFIBUS的互连。产品(MCN-PB3011)在PROFIBUS一侧只做PROFIBUS的 从站;在Modbus TCP/IP一侧即可做Modbus服务端。
▼应用简单:用户不用了解PROFIBUS和Modbus技术细节,用户只需参考本手册及提供的应用实例,根据要求完成配置,不需要复杂编程,即可在短时间内实现连接通信。
▼透明通信:用户可以依照PROFIBUS通信数据区和Modbus通信数据区的映射关系,实现PROFIBUS到Modbus之间的数据透明通信。
三、 技术指标
1、 MCN-PB3011接口在PROFIBUS侧是一个PROFIBUS-DP从站,在Modbus TCP/IP一侧是服务端;接口通过PROFIBUS通信数据区和Modbus数据区的数据映射实现PROFIBUS和Modbus的数据透明通信。
网关MCN-PB3011在PROFIBUS一侧是DP从站,在Modbus设备一侧是服务端,通过以太网接口连接到Modbus设备上。
2、MCN-PB3011作为MODUBUS服务端,支持03H、04H、05H、06H、0F、10H号功能;
3、PROFIBUS-DP/V0协议符合GB/T 20540-2006: 测量和控制数字数据通信工业控制系统用现场总线第3部分:
PROFIBUS规范;
4、PROFIBUS-DP从站,波特率自适应,最大波特率12M;
5、PROFIBUS 输入/输出数量可自由设定,最大PROFIBUS输入/输出:
① Input Bytes + Output Bytes ≤232Bytes
② Max Input Bytes ≤224Bytes
③ Max Output Bytes ≤224Bytes
6、MODUBUS协议接口是标准以太网接口。
7、供电:24VDC(±25%),最大功率3.5W;
8、工作环境温度:-25~55℃, 湿度≤95%;⑾ 安装:35mm导轨;
9、防护等级:IP20;
